DAP-3860Поставляется в проекты

Внешняя беспроводная точка доступа / мост с поддержкой PoE

Описание

Беспроводная внешняя точка доступа разработана для передачи данных на дальние расстояния в местах, где невозможно создать проводную инфраструктуру. Встроенный сетевой процессор Intel® IXP обеспечивает надежную и эффективную по стоимости передачу информации по беспроводной сети. При работе в зоне прямой видимости беспроводная точка доступа обеспечивает передачу данных на расстояния до 40 км. DAP-3760/3860 является идеальным решением для использования в транспортной сети (backhaul), благодаря использованию протокола TDMA на уровне МАС стандарта 802.11.

Увеличение радиуса действия беспроводной сети
Точка доступа D-Link DAP-3760/3860 разработана для использования в неблагоприятных условиях окружающей среды и обеспечивает надежную передачу данных и высокий уровень производительности. Антенна с коэффициентом усиления 23dBi обеспечивает высокое качество передачи данных, а технология Intel TDMA позволяет осуществлять передачу данных на скорости до 8 Мбит/с на расстояния до 100 км (с использованием релейной станции). DAP-3860 использует два беспроводных модуля и поддерживает технологию Link aggregation, удваивающую пропускную способность в режиме Точка-Точка.

Экономически эффективное решение для использования в транспортной сети (backhaul)
DAP-3760/3860 является законченной альтернативой решениям для транспортной сети, например, WIMAX и GSM. В случаях, когда неровная, труднопроходимая местность не позволяет организовать стандартную проводную магистраль сети, можно развернуть беспроводную сеть с помощью внешней точки доступа. Беспроводное оборудование, работающее на частоте 5 ГГц, является идеальным решением для организации сети в малонаселенных областях с минимальным количеством радиопомех. Благодаря поддержке технологии Power over Ethernet установка внешней точки доступа выполняется с минимальным количеством дополнительных кабелей.

Организация доступа в Интернет в сельской местности
DAP-3760 и DAP-3860 могут использоваться для подключения конечных точек в сельской местности к концентраторам, расположенным в городах. Доступ в Интернет осуществляется через один или несколько промежуточных узлов, являющихся частью гибкой архитектуры, простой в установке, управлении и обслуживании. DAP-3760 и DAP-3860 обеспечивают защищенную передачу данных, благодаря использованию WEP, TKIP, и AES-шифрования.

Работа удаленных пользователей в режиме «онлайн»
Установка беспроводной транспортной сети обеспечивает удаленным офисам и учебным корпусам сетевой доступ без проводного подключения. Помимо этого, поликлиники в сельской местности могут использовать систему для обмена жизненно важной информацией о пациенте с городскими больницами и центрами охраны здоровья.

Характеристики

Система
• CPU
• IXP425, 533 МГц

Память
• 16MB Flash
• 32MB SDRAM (модифицируется до 64MB)

Питание
• Power over Ethernet (PoE-инжектор с выходной мощностью до 19,3 Вт входит в комплект поставки)

PoE
• Соответствие стандартам IEEE 802.3af и 802.3at

Радиовещание
• Модуль RF*
• FCC: XA-632AH
• CE: AG-623C

Рабочая частота*
• FCC: 5,725~5,850 ГГц
• CE: 5,470~5,600 ГГц, 5,650~5,725 ГГц

Модуляция RF
• 802.11a: OFDM (BPSK, QPSK, 16-QAm, 64-QAm)

Выходная мощность RF*
• 24dBm at Radio for FCC (Band 4)
• 30dBm EIRP for ETSI 301 893 (Band 3)

Чувствительность
• -90 dBm @ 6 Мбит/с
• -73 dBm @ 54 Мбит/с

Сертификаты
• FCC Class B, CE, IC, C-Tick, NCC

Эксплуатация/Программное обеспечение
• Рабочие режимы
• Мост

Безопасность
• WEP64/128/152, WPA-PSK/WPA2-PSK, TKIP, AES

Управление полосой пропускания
• 20МГц/40МГц

Super A/G
• Технологии Fast Frames, Bursting, Compression

Link Aggregation
• Увеличенная пропускная способность

Intel TDMA
• Передача данных на дальние расстояния

Расстояние в метрах
• Auto ACK-Time Adjustment

Статистика
• Беспроводная сеть и Ethernet

Link Test
• Проверка беспроводного соединения

Настройка и управление
• Управление через Web-интерфейс (Secure SSL)
• Интерфейс командной строки (SSH или RS-232 (9600))
• Утилита на основе Windows
• SNMPv2

Обновление программного обеспечения
• Управление через Web/Windows

Физические параметры/Интерфейсы
• Ethernet
• 10/100 BaseT x 1 поддерживает автоопределение, автосогласование

RS-232 (COM)
• RS-232 (UART) in RJ-45 Form Factor (для отладки)

Устройство звуковой сигнализации
• Сигнальное оповещение

Reset Pin
• COM Port (2 Pin)

Характеристики антенны
Тип антенны
• Внутренняя направленная антенна с высоким коэффициентом усиления
• Внешняя направленная антенна с высоким коэффициентом усиления

Коэффициент усиления
• 23dBi

Частотный диапазон
• 5400 ~ 5850 МГц

HPBW (Горизонтальная)
• 10°

HPBW (Вертикальная)
• 10°

Разъем для подключения внешней антенны
• N-Type

Корпус
• Стандарт IP-67, 17 баллов по шкале Бофорта, вентиляционные отверстия

Совместимое оборудование и аксессуары
• ANT70-0800, ANT70-1000, ANT70-1400N, ANT70-1800, ANT24-CB06N (только с внешними антеннами), ANT70-CB1N (только с внешними антеннами), ANT24-CB09N (только с внешними антеннами), ANT70-SP (только с внешними антеннами)

Установка
• Установка на мачту (ADC - 12 алюминиевый сплав)
• Установка на стену

Рабочая температура
• -30º ~ 70º C

Размеры PCBA
• 160 мм x 135 мм

Размеры
• 320 мм x 320 мм x 27,5 мм (Д х Ш х В) (включая антенну)

Вес
• 2,4 кг (включая антенну)

Рабочая влажность
• 10 ~ 95% RH (без образования конденсата)

Комплект поставки
• Точка доступа DAP-3860
• Монтажный комплект для крепления на стену/мачту
• PoE-инжектор
• Адаптер питания для PoE-инжектора
• Провод заземления
• Антенный кабель с разъемами N Plug
• Внешняя направленная антенна
• Краткое руководство по установке
• CD-диск

*В соответствии с региональными требованиями

Сертификаты

Заказ

DAP-3860   Внешняя беспроводная точка доступа / мост с поддержкой PoE

Дополнительное оборудование и аксессуары
ANT24-0800 Внешняя всенаправленная пассивная антенна, 8 dBi
ANT70-1000 Внешняя направленная двухдиапазонная пассивная антенна, 8/10 dBi
ANT70-1400N Внешняя направленная двухдиапазонная пассивная антенна тройной поляризации, 11/12 dBi
ANT70-1800 Внешняя направленная двухдиапазонная пассивная антенна, 14/18 dBi
ANT24-CB06N* Удлинитель для антенны длиной 6 м с разъемами N Plug / N Jack
ANT24-CB09N* Кабельный удлинитель длиной 9 м с разъемами N Plug / N Jack для антенны
ANT70-CB1N* Кабель для антенны длиной 1 м с разъемами N Plug
ANT70-SP* Модуль грозозащиты
*Только с внешними антеннами.

Изображения

DAP-3860/A1

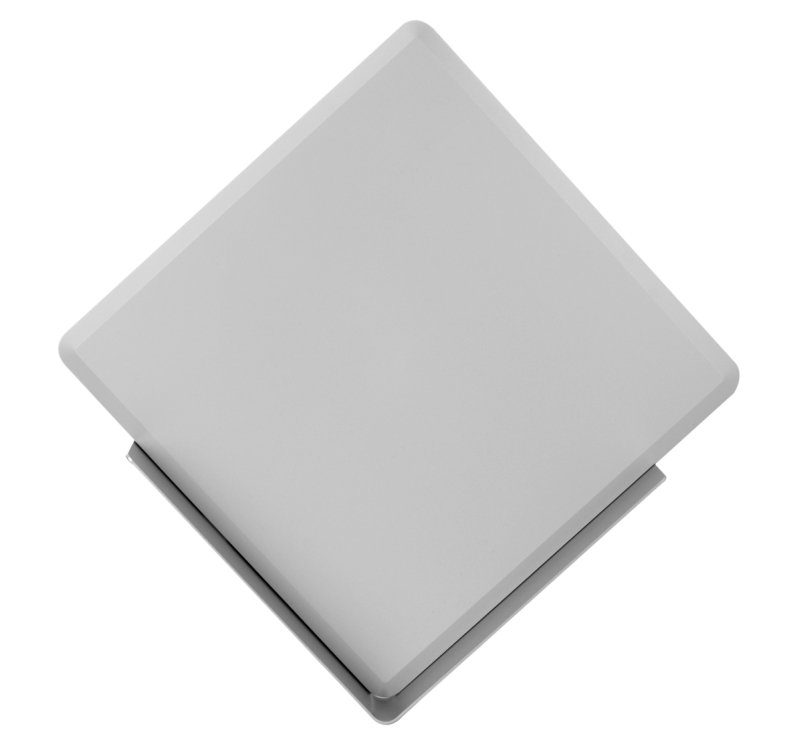

Вид спереди

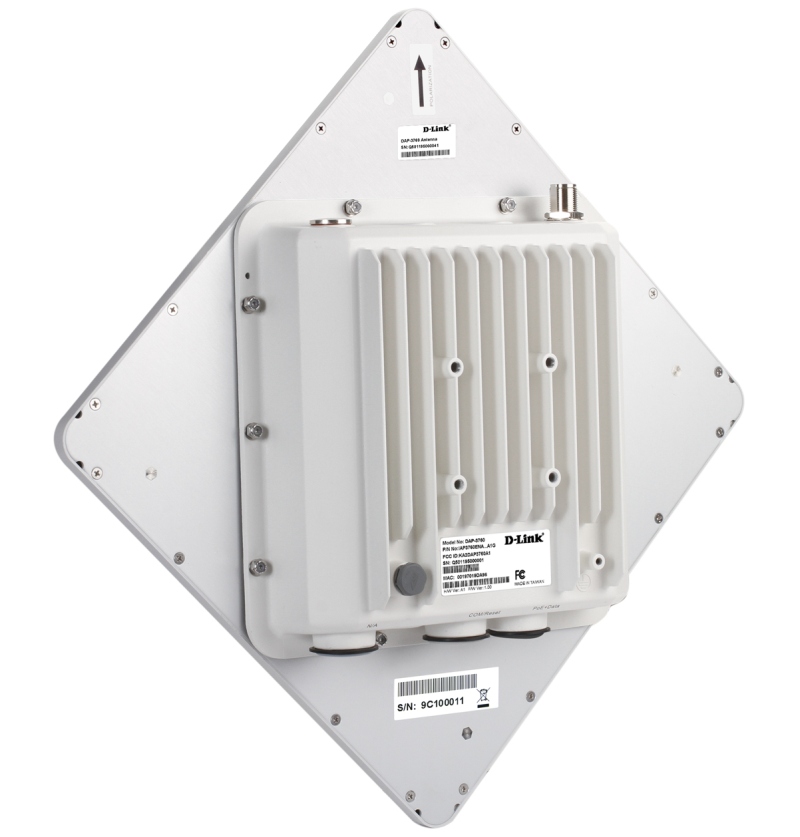

Вид сзади

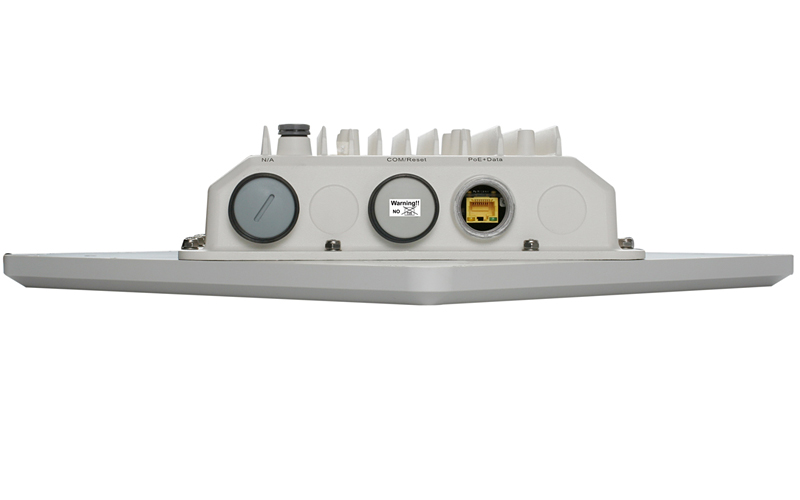

Вид сзади

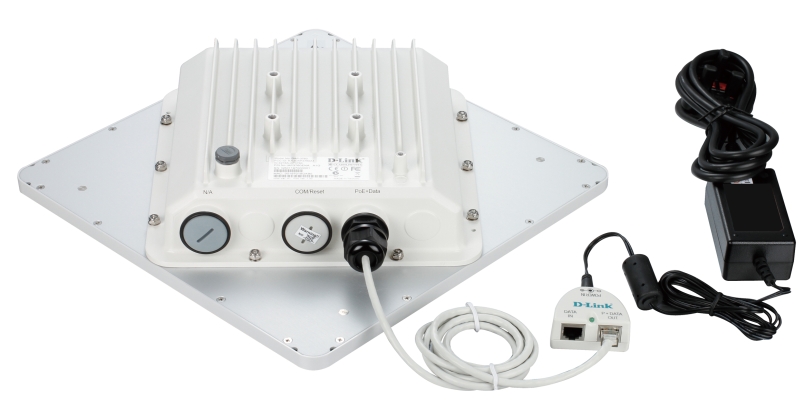

Вид справа
